SmartelView Ⅱ是普天天纪提供的新一代智能布线管理系统，采用 eID电子标签技术在跳线连接器上植入芯片，系统通过读取智能跳线的 ID 信息来确定端口间的连接关系，自动形成各种基础信息。

轻松管理复杂的网络、提升网络安全性、优化网络使用率、提高运维效率、降低运维成本。

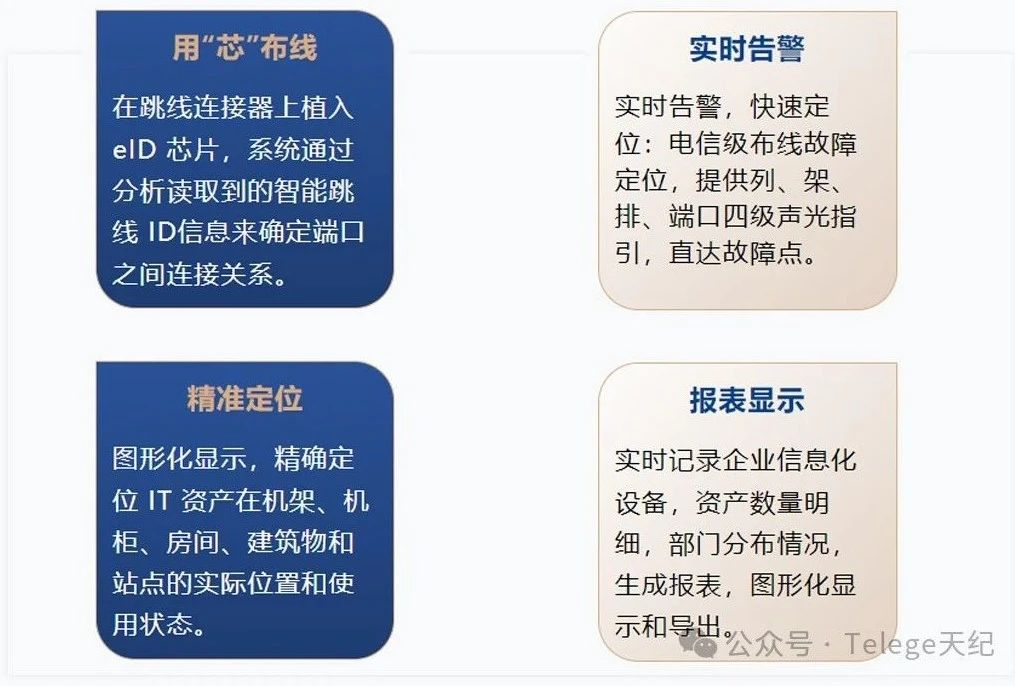

系统特点

全面支持直连、交叉连接和混合应用

SmartelView Ⅱ支持直连 ( 单配线架 ) 和交连 ( 双配线架 ) 和两种结构混合的连接，支持同一配线架的交连和跨管理主机配线架的交连，同时适用光缆 / 铜缆混用的系统。

灵活方便的组网能力

SmartelView Ⅱ网管服务器和管理主机之间、管理主机之间采用 TCP/IP 通信，组网灵活、便捷。

实时监测与报警

系统对配线架的端口进行不间断的监测，当链路发生故障或有非授权操作时，网管系统和设备产生事件或告警指示。

网络快速灾难恢复

管理主机可离线存储告警、链路信息；同时提供 4 级 ( 列、机架、排、端口 ) 声光告警，定位故障位置、引导链路快速恢复。

全链路图形化展现

提供图形化的端到端的整体链路实时连接状态，使系统查询变得更加高效。

端口级的可视化位置管理

提供网络实时更新的可视图，从建筑、楼层、再到机柜、设备、端口的可视化视图。图形化显示设备的位置、MAC 地址、IP 地址，设备名称以及设备、交换机和配线架端口之间的连接关系等。

WEB管理方式

能远程控制和管理整个系统。

实时资产管理

统计设备的使用率（如配线端口、网络端口、机柜空间等），以图形、报表方式显示，并提供资产报表导出，提高资产利用率。

流程化、可视化工单引导操作

可图形化、表格方式建立电子工单，智能引导现场管理人员操作，确保操作零错误，提高管理效率。

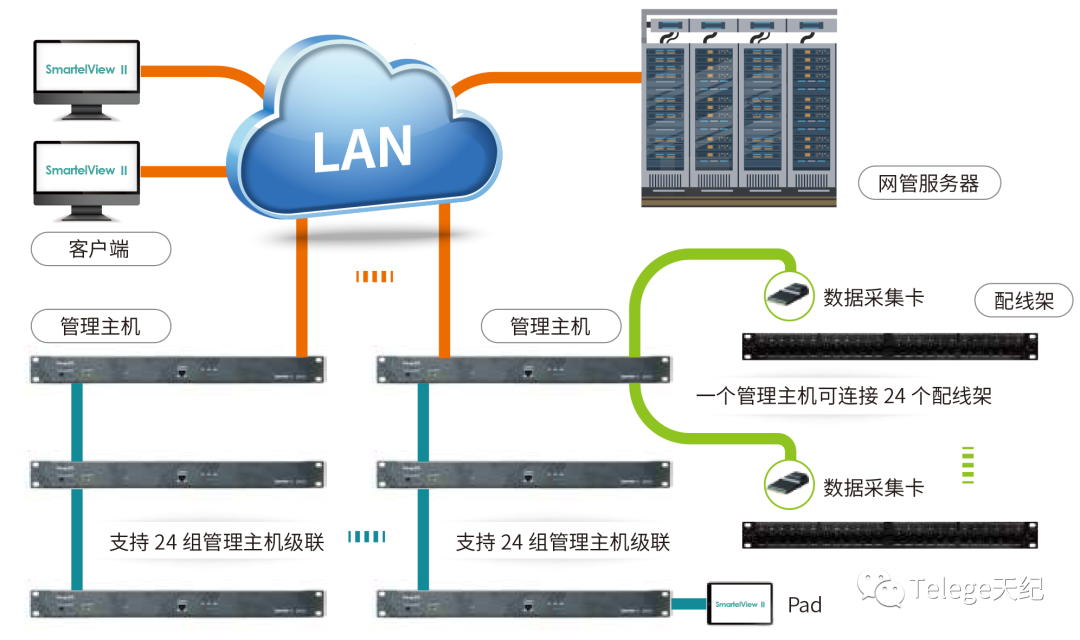

系统图

产品描述

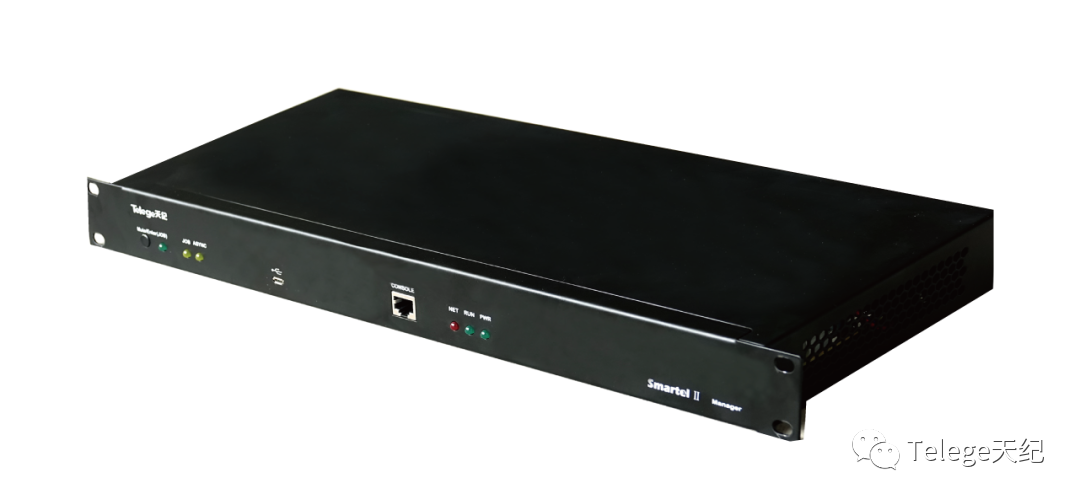

管理主机

负责与数据采集卡和网管服务器的双向通信，从数据采集卡采集和分析数据，提供各种业务指示和告警指示，并向网管软件提供实时数据，也向数据采集卡传送各种控制命令。

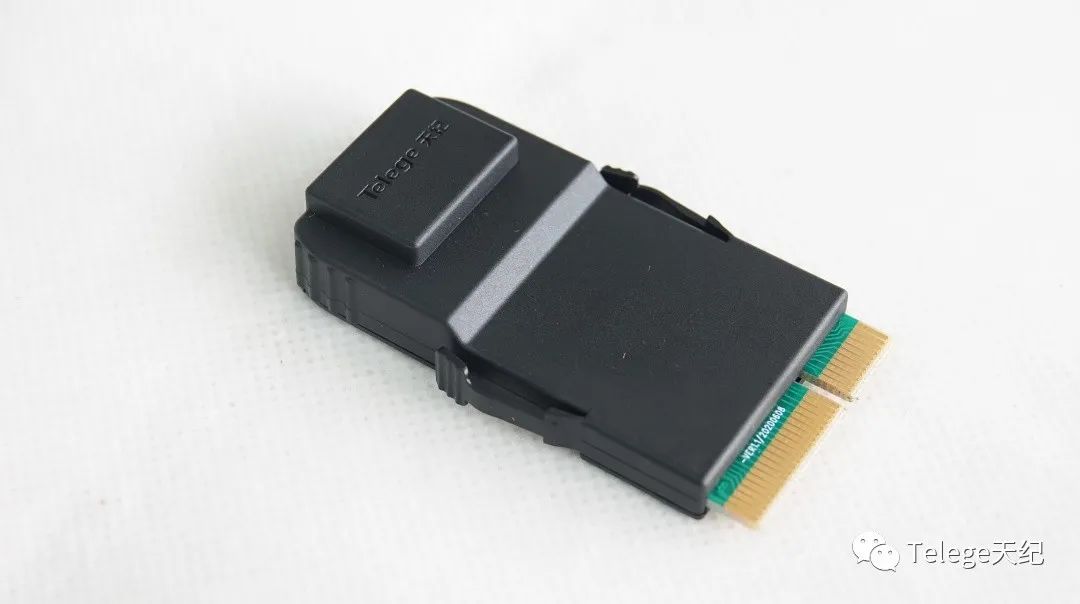

数据采集卡

用于采集和管理配线架的装置，插拔式结构，通过高密度接插件插入配线架，数据采集卡自动识别和读取配线架类型和配线架端口跳线上的 ID，完成与管理主机的通信，并对配线架进行管理。数据采集卡适用于 SmartelView II 系列各种类型的铜缆光缆电子配线架。

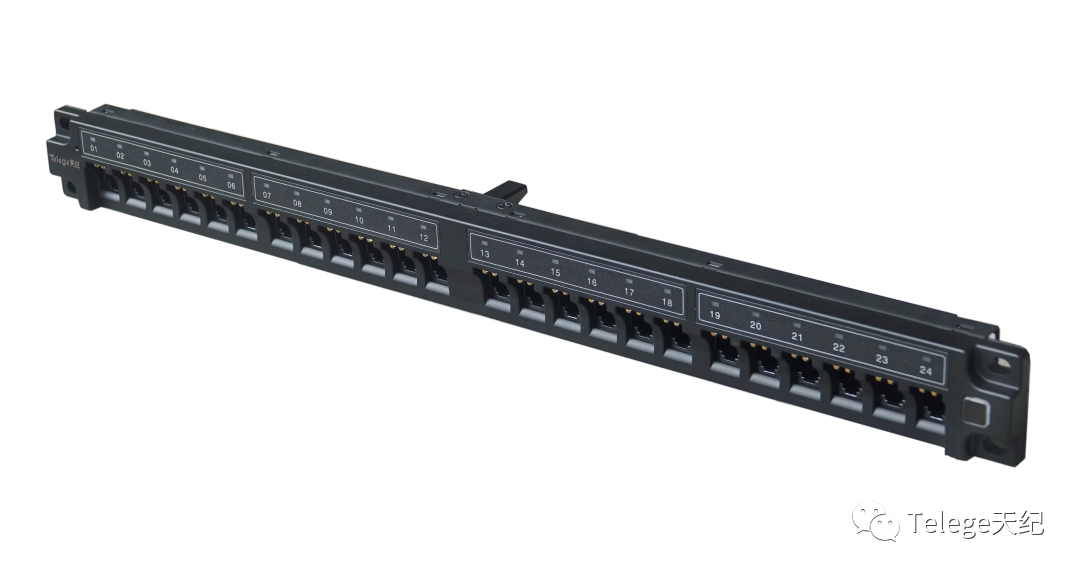

铜缆电子配线架

SmartelView II 铜配线架是一款 1U24 端口的模块化配线架 。分屏蔽和非屏蔽两种。可支持单配线架和双配线架的网络拓扑，配线架每个端口都有 ID 读写装置，系统根据从端口上读取的智能跳线的 ID 信息，实现配线架的智能化管理。

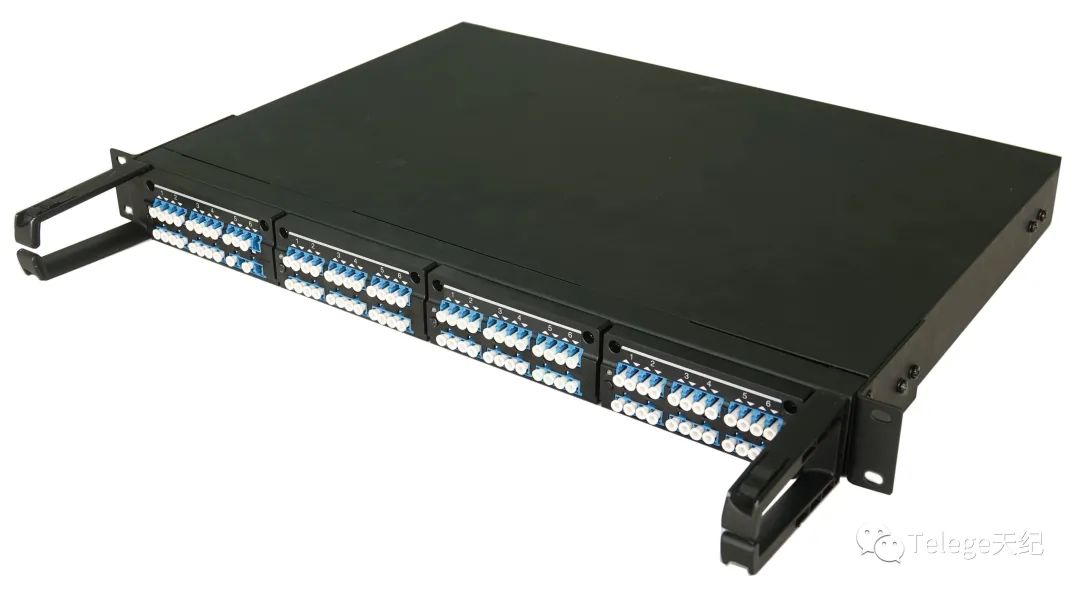

光纤电子配线架

SmartelView II 光配线架采用模块化设计，最多可插入 4 个光模块插盒，可容纳 96芯 LC 型适配器。可支持单配线架和双配线架的网络拓扑，配线架每个端口都有ID读写装置，系统根据从端口上读取的智能跳线的 ID 信息，实现配线架的智能化管理。

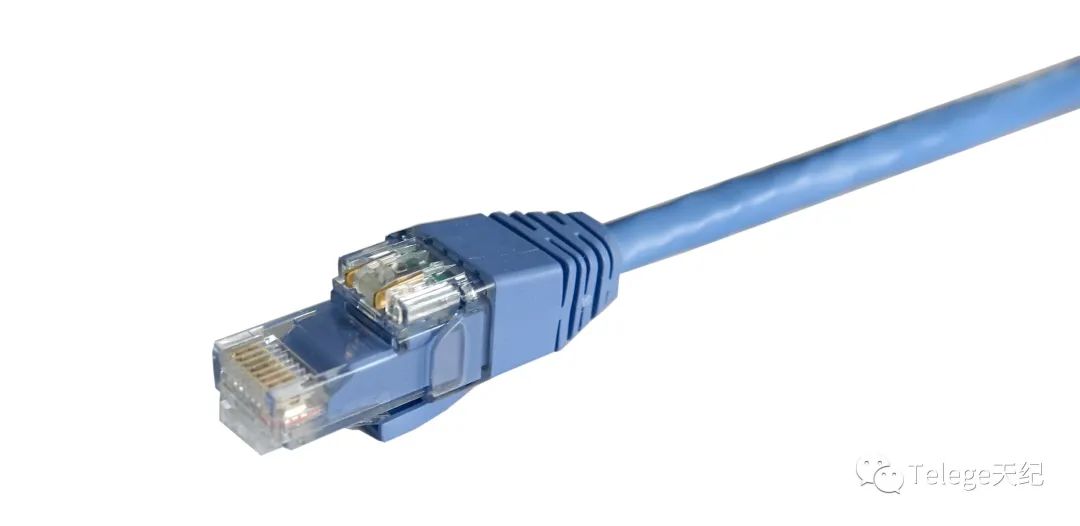

智能铜缆跳线

智能铜跳线分为直连跳线和交连跳线，支持 6 类和 6A 类数据传输性能，智能铜跳线内置 eID 芯片，采用创新性的 RJ45 插头，插头带有金片传导，插入配线架可实时读取跳线信息。该产品采用高性能的多股线缆和先进的制造技术，制造工艺采用整体塑模成型，尾部有弯曲张力疏导结构，确保长期重复使用的可靠性要求。

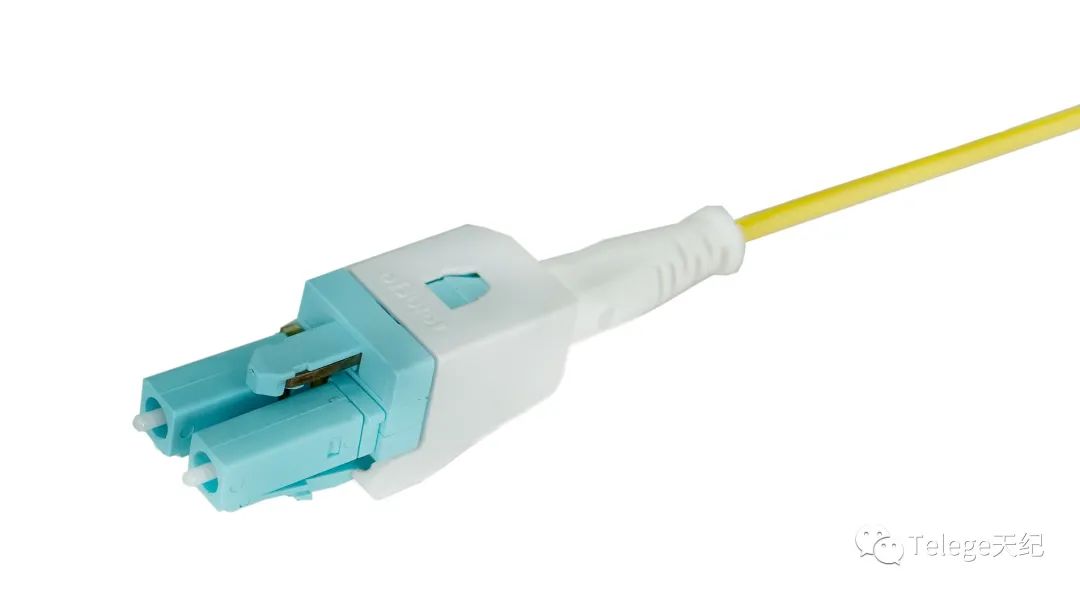

智能光跳线

智能光跳线分为直连跳线和交连跳线，支持单模和多模 10G/40G/100G 的应用。智能光跳线内置 eID 芯片，采用创新性的一缆双芯结构，插头带有金片传导，可实时读取跳线信息。尾部有弯曲张力疏导结构，确保长期重复使用的可靠性要求。

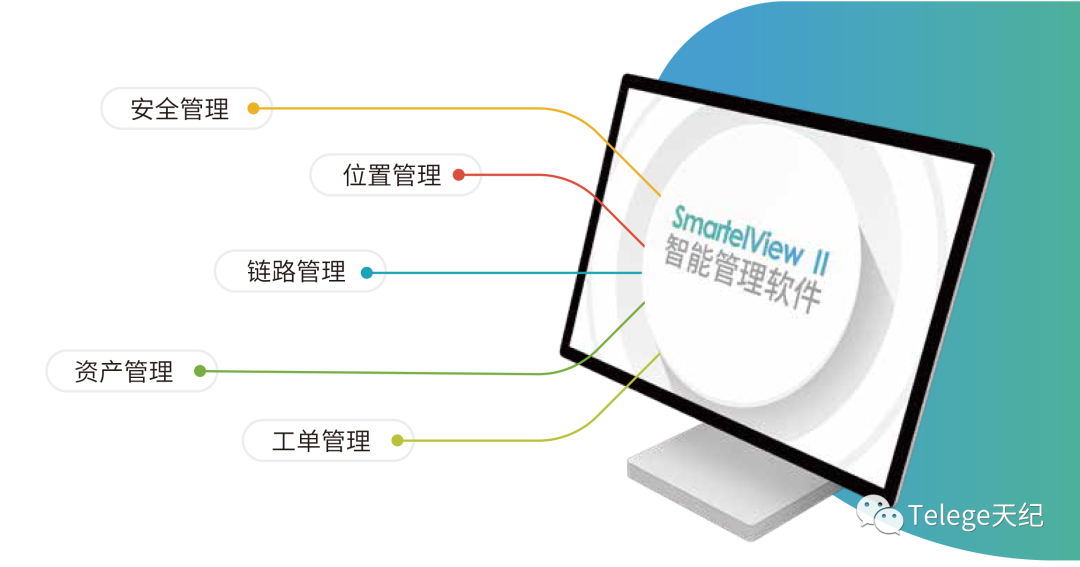

智能管理软件

图形化显示，交互友好。可方便实现位置管理、链路管理、安全管理、工单管理、 资产管理 5 大管理目标。支持远程管理。
